Rumah / Produk / Bantalan bimetalik penahan minyak / 200#P5 Thin Steel Graphite Insert Wear Plate, With 6 Countersunk Holes
grosir 200#P5 Thin Steel Graphite Insert Wear Plate, With 6 Countersunk Holes
200#P5 Thin Steel Graphite Insert Wear Plate, With 6 Countersunk Holes
  • 200#P5 Thin Steel Graphite Insert Wear Plate, With 6 Countersunk Holes

200#P5 Thin Steel Graphite Insert Wear Plate, With 6 Countersunk Holes

Deskripsi Produk:

Self-lubricating 200#P5 oil-retaining wear plates are designed for applications that require durability, reliability and low maintenance. Designed to provide a low friction bearing surface, this advanced wear plate excels in high load environments. This wear plate ensures long-lasting performance and cost-effectiveness.

Hubungi kami
Sebelumnya：200#P10 Steel Graphite Insert Wear Plate / Oilless Wear Plate With 2 Counter‑sink Holes
Berikutnya：Tidak ada produk berikutnya

Deskripsi Produk

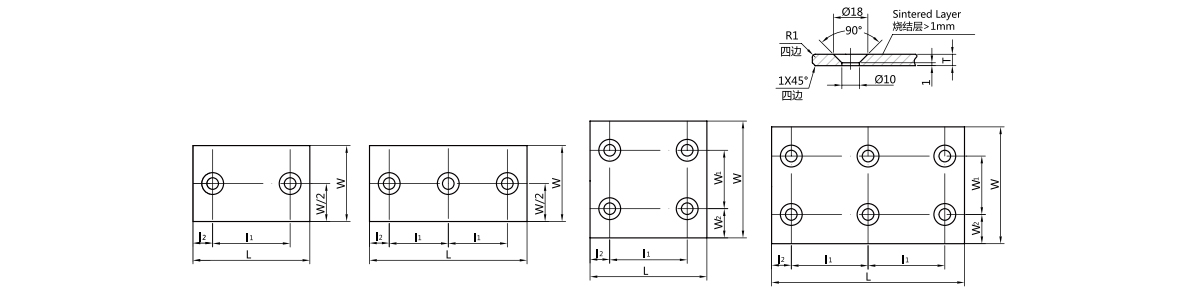

Parts No. Width Length Thickness Mounting holes Pitch Number of Screw holes
W Tolerance L Tolerance T Tolerance W1 W2 L1 L2
200#P5-2250 22 0
-0.3 		50 0
-0.3 		5 0
-0.05 		20 15 2
200#P5-2275 22 75 5 45 15 2
200#P5-22100 22 100 5 70 15 2
200#P5-22150 22 150 5 60 15 3
200#P5-2850 28 50 5 20 15 2
200#P5-2875 28 75 5 45 15 2
200#P5-28100 28 100 5 70 15 2
200#P5-28150 28 150 5 60 15 3
200#P5-3850 38 50 5 20 15 2
200#P5-3875 38 75 5 45 15 2
200#P5-38100 38 100 5 70 15 2
200#P5-38150 38 150 5 60 15 3
200#P5-4850 48 50 5 20 15 2
200#P5-4875 48 75 5 45 15 2
200#P5-48100 48 100 5 70 15 2
200#P5-48150 48 150 5 60 15 3
200#P5-7575 75 75 5 45 15 45 15 4
200#P5-75100 75 100 5 45 15 70 15 4
200#P5-75125 75 125 5 45 15 95 15 4
200#P5-75150 75 150 5 45 15 60 15 6
200#P5-100100 100 100 5 75 15 70 15 4
200#P5-100125 100 125 5 75 15 95 15 4
200#P5-100150 100 150 5 75 15 60 15 6

Pengenalan Produk

Thin Profile Steel Graphite 6 Countersunk Holes

Thin Steel Graphite Insert Wear Plate, With 6 Countersunk Holes

Thin Wear Plate 6 Countersunk Holes Graphite Insert
TP Thin Plate
300 Max Temp °C
180 N/mm² Load
Product Overview

This thin steel graphite insert wear plate features a low-profile design with six precision countersunk mounting holes for secure, flush installation. The thin profile allows for use in applications with limited clearance while maintaining high load capacity up to 180 N/mm². Graphite plugs embedded in the sliding surface deliver maintenance-free lubrication. The six countersunk holes provide distributed mounting points for secure attachment, and the flush surface ensures smooth sliding operation. Custom dimensions, hole patterns, and graphite configurations available for specific applications.

Thin Steel Graphite Insert Wear Plate with 6 Countersunk Holes
Thin Profile Design Low-profile construction for applications with limited clearance. Maintains high load capacity in compact spaces.
6 Countersunk Holes Six precision countersunk holes provide distributed mounting points for secure, flush attachment to mating surfaces.
Graphite Insert Lubrication Graphite plugs embedded in the sliding surface deliver continuous maintenance-free operation.
Customizable Configuration Dimensions, hole patterns, and graphite configurations adjustable to meet specific application requirements.
Core Advantages
  • Thin profile enables use in space-constrained applications
  • 6 countersunk holes provide secure, distributed mounting
  • Graphite inserts eliminate lubrication maintenance
  • Steel substrate offers high strength in thin cross-section
  • Custom dimensions and hole patterns available
Product Characteristics
  • Material: Steel with graphite inserts
  • Profile: Thin construction
  • Mounting: 6 countersunk holes
  • Graphite coverage: 18-22% on sliding surface
  • Operating temperature: -40°C to 300°C
Application Scenarios
Compact machine tool guides Automation slide systems Light equipment wear plates Precision guide surfaces Industrial slide guide systems Custom thin profile applications Packaging machine guides Robotic slide surfaces
Customization Available Thin wear plates can be customized for specific space-constrained applications. Options include custom length, width, thickness, hole diameter and spacing, graphite plug pattern, and surface finish. Engineering consultation available for non-standard configurations.
L x W: Custom Thickness: 3-15mm Holes: Custom pattern
Frequently Asked Questions

Minimum thickness depends on the size and load requirements. Standard thin plates start at 3mm thickness, with thinner options available for specific applications.

Holes are typically arranged in two rows of three for balanced load distribution. Custom hole patterns can be specified based on application requirements.

Yes. The number, position, and size of mounting holes can be customized. Additional holes or alternative patterns can be specified.

Screw size is determined based on plate thickness and application load. Consult engineering for specific recommendations.

Replace when surface wear exceeds 0.3mm, when graphite on the sliding surface falls below 12% of original coverage, or when the plate shows signs of deformation.

Type Thin Wear Plate
Material Steel Graphite
Mounting 6 Countersunk Holes
Max Load 180 N/mm²
Custom Available
